SJ3016型交通信号灯检测器是一款集中式灯信号检测器，配置2个串行数据通信接口，可实时采集16路交流220V输入的信号灯状态，亦可由串口1（RS-485总线/RS-232-C三线标准）对接交通信号控制机采集灯信号状态，检测结果通过串口2（RS-485总线）发送至路口电子警察系统各个方向的前端设备。

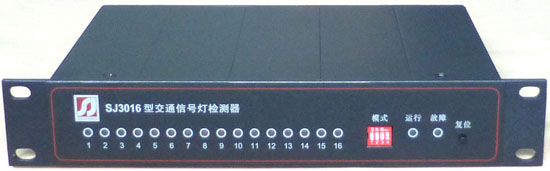

SJ3016基于高可靠性和低功耗设计，宽电压范围可靠检测，交流220V供电，内置2路隔离工作电源，对外接口全光电隔离，配备硬件看门狗电路和电源电压检测复位电路，保证设备长期运行的稳定性。前面板提供运行、故障、16路信号灯状态显示LED和复位按钮，4位DIP开关可设置工作模式。后面板8位DIP开关用于设置串口1接口标准、波特率和通信规约。
该产品为本公司自主研发生产，检测准确、配置灵活、性能可靠、价格合理，适用于电子警察系统（闯红灯自动记录系统）。
⑴检测容量：16路灯信号交流220V输入；
⑵信号灯电压检测范围：交流160V~264V；
⑶检测回路输入阻抗：〉300 kΩ；
⑷响应时间：≤30ms；
⑸串行数据通信接口：2个
串口1用于与交通信号控制机对接，按通信规约实时接收路口各方向信号灯状态，接口标准可选择：RS-232三线标准或RS-485总线，数据格式（1-起始位，8-数据位，1-停止位，N-无校验），波特率19.2K/9.6KBPS（其它波特率可定制）；
串口2用于与路口电子警察系统前端设备对接，实时发送各方向信号灯状态，接口标准为RS-485总线，数据格式（1-起始位，8-数据位，1-停止位，N-无校验），波特率9.6K/4.8K/2.4K/1.2Kbps；
⑹显示：面板提供1个运行指示（绿色LED），1个故障指示（黄色LED）和16个信号灯状态指示（红色LED）；
⑺供电电源：交流220V±15%，50±2Hz，额定功率≤3W；
⑻工作电源：2路隔离电源，内部9V/230mA,隔离9V/100mA；
⑼工作环境：工作温度-20℃~+65℃，储存温度：-40℃~+85℃，
相对湿度：最大95%（无冷凝）；
⑽外形尺寸：219（宽）X34（高）X130（深）mm；
⑾重量：约1.5Kg。
接线
检测器后面板配置7个接线端子，具体定义如下：
X1（PWR，3芯）：检测器交流供电电源端子；
X2（LG1I，5芯）：灯组1信号灯4路单相交流电压输入端子，中线共用；
X3（LG2I，5芯）：灯组2信号灯4路单相交流电压输入端子，中线共用；
X4（LG3I，5芯）：灯组3信号灯4路单相交流电压输入端子，中线共用；
X5（LG4I，5芯）：灯组4信号灯4路单相交流电压输入端子，中线共用；
X6（SIO1，3芯）：串口1端子，可选RS-485总线或RS-232-C三线标准，
与交通信号控制机对接；
X7（SIO2，2芯）：串口2端子，RS-485总线标准，与路口前端设备对接。
面板显示
⑴运行指示LED（“运行”，绿色）
系统正常运行时闪烁，加电或复位后检测器进入自检程序：
内部自检正常-闪烁
内部自检故障-常灭
⑵故障指示LED（“故障”，黄色）
正常运行-常灭
灯检或接口故障-常亮
⑶交通信号灯状态指示LED（“灯1~灯16”，红色）
交通信号灯点亮时-常亮
交通信号灯熄灭时-常灭

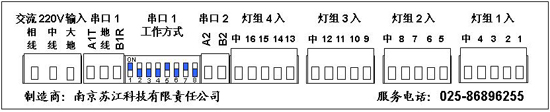

后面板示意图
