SJ130-P/PR 型单通道车辆检测器
SJ130-P/PR 型单通道车辆检测器

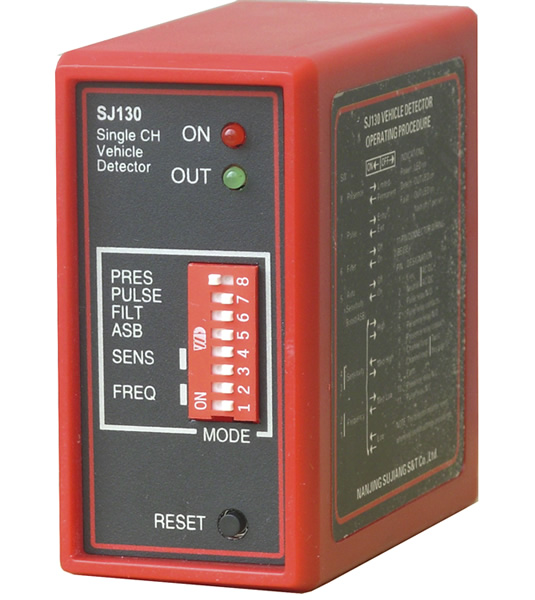

    SJ130是一款单通道、智能型电感线圈式车辆检测器,当车辆经过埋设在路面下方的感应线圈时磁感应量会发生变化,检测器便能检测到车辆的存在。SJ130分为停车型(P/PR型)、交通型(T/TR型)和称重型(G/GR型)。

  SJ130基于工业级高可靠性设计,采用高性能微处理器、高稳定度振荡器,内置工作电源电压检测及看门狗复位电路,具有频率自适应和完全环境自动跟踪补偿,线圈输入端多重保护防止电涌干扰等功能,保证检测器长期稳定运行。

  面板LED指示各种工作状态,DIP开关选择工作模式,包括:存在方式、脉冲输出方式、过滤器、自动灵敏度提升、通道灵敏度级别和频率级别。面板配置复位按钮。检测输出I/O口可选电磁式继电器或光电固态器件,XR型串口输出接口可选RS-485总线或RS-232C三线标准,数据通信协议另行提供。

  该产品为本公司自主研发生产,功能齐全、性能优异、运行稳定、价格合理,广泛适用于停车场管理,高速公路收费站、信号灯控制、动态称重、电子警察,交通流量统计及工业生产过程控制等系统。

功能参数

⑴配置: 单通道检测能力;

⑵电感量自调谐范围:20~1000uH,Q值≥5;

⑶馈线长度:最长可达350m,每米至少双绞20次;

⑷灵敏度(-ΔL/L):0.02%~0.5%,面板2位DIP开关4级可调;

⑸线圈工作频率范围:30~160KHz(面板2位开关4级可调),实际工作频率 取决于线缆材质,线圈几何形状及尺寸、

          匝数和馈线长度等参数;

⑹响应时间:P、G型80ms±5ms, T型32ms±2ms;

⑺存在方式:面板1位开关可选,

      P型:永久存在或有限存在(30分钟);

      T型:有限存在(4分钟)或(20秒);

      G型:有限存在(30分钟)或(20秒);

⑻自动灵敏度提升:面板1位开关可选,允许时自动提升释放灵敏度;

⑼输出配置:2路输出, 继电器方式:继电器1-存在输出,继电器2-脉冲输出;

           固态方式:SSD1-存在输出,SSD2-脉冲输出;

⑽漂移补偿率:以每分钟约0.1%(ΔL/L)的比率对环境进行自动跟踪补偿;

⑾串行数据通信接口:xR型可选RS-485总线或RS-232C三线标准,

          波特率9600/19200bps可选;

⑿运行模式:①存在方式:永久存在/有限存在可选,或长存在/短存在可选;

      ②脉冲输出方式:进入/离开时;

      ③过滤器:禁止/允许(2秒延时);

      ④自动灵敏度提升功能:禁止/允许;

⒀输出脉冲宽度:约为150ms(可定制250ms);

⒁显示:面板提供1个电源指示LED(ON,红色),

    1个通道状态指示LED(OUT,绿色):

    ①正在调谐-常亮;

    ②释放状态(未检出)-常灭;

    ③触发状态(检出)-常亮;

    ④故障状态-长亮短灭(具有故障记忆功能,需手动复位清除);

⒂线圈输入端电涌保护:独立气体放电管、隔离变压器、齐纳管等多重保护;

⒃输出器件 ①电磁式继电器:提供公共触点、常开触点(N/O)和常闭触点(N/C)输出,触点率5A @220VAC;

      ②固态器件:光电耦合器(有极性)或光电继电器(无极性)。



电气参数

供电电源:220VAC±15%,48~60Hz (SJ132),最大1.5VA; 12/24VAC/DC±15%(SJ134);110VAC±15%,48~60Hz(SJ131)。



环境参数

工作环境:工作温度:-20℃~+65℃,储存温度:-40℃~+85℃,

相对湿度:最大95%(无冷凝)。



机械参数

⑴材料:ABS工程塑料;

⑵外形尺寸:76(H)X40(W)X78(D)mm;

⑶安装:支架或DIN导轨插座;

⑷连接器:后面板单个11芯插头(86CP11标准)。

    检测器安装过程:先将86CP11标准11孔插座安装至机箱内35mm工业导轨上,按引脚定义接线并检查无误后,将检测器按连接器指引方向插入插座。

产品面板示意图:



前面板 后面板 侧视图


后面板连接器引脚定义(86CP11):

序号

颜色

名  称

定义(P/T/G型)

定义(PR/TR/GR型)

1

Live

220VAC-L或12/24VDC+

220VAC-L或12/24VDC+

2

Neutral

220VAC-N或12/24VDC-

220VAC-N或12/24VDC-

3

Pulse relay N/O

或SSD2+或A/TX

脉冲继电器常开点

或SSD2+

A线(RS-485)

或TX线(RS-232C)

4

Pulse relay COMM

或SSD2-或B/RX

脉冲继电器公共点

或SSD2-

B线(RS-485)

或RX线(RS-232C)

5

Presence relay N/O

或SSD1+

存在继电器常开点

或SSD1+

存在继电器常开点

或SSD1+

6

Presence relay COMM

或SSD1-

存在继电器公共点

或SSD1-

存在继电器公共点

或SSD1-

7

Channel loop

通道线圈馈线入,

每米至少绞合20次

通道线圈馈线入,

每米至少绞合20次

8

Channel loop

9

绿

Earth

大地线

大地线

10

Presence relay N/C

存在继电器常闭点

存在继电器常闭点

11

Pulse relay N/C

脉冲继电器常闭点

串口信号地线(RS-232C)



感应线圈规格:


    线材型号,线圈尺寸、匝数根据应用场合和检测对象的不同而有所区别,详细请见产品用户手册或相关技术文章。
