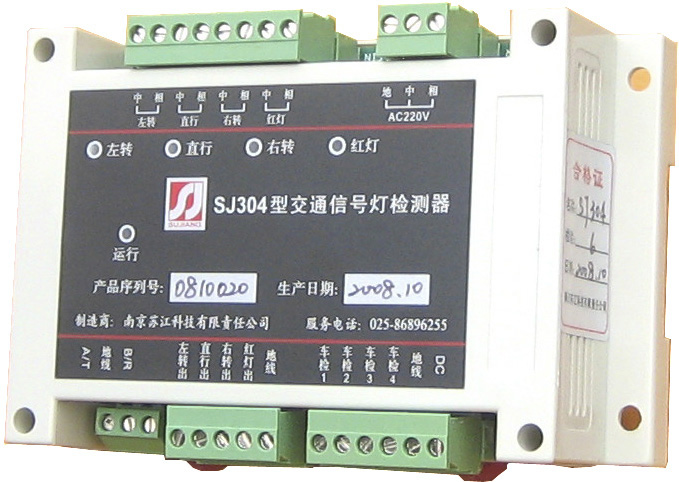

SJ304-A型交通信号灯检测器
SJ304-A型交通信号灯检测器

    SJ304型交通信号灯检测器是一款实时采集道路交叉路口信号灯状态,并将检测结果由I/O口和串行数据通信接口输出给上位机的检测器。采用高可靠性和低功耗设计,交流220V供电,配备硬件看门狗电路和电源电压检测复位电路,保证长期稳定运行。SJ304分为A型和B型。
    面板提供LED工作状态指示,内部DIP开关可设定检测器工作模式、方向、地址及串行数据通信接口标准及波特率,具有复位按钮。I/O口均为光电隔离。
    提供TTL电平数字量输入接口,可用于转接车辆检测器电平输出,并加入串行数据通信协议。

用途:闯红灯自动记录系统(电子警察系统)。

(1)供电电源:AC220V±15%,50±2Hz,1.5W;
(2)信号灯检测容量:4车道交流220伏红绿灯信号;
(3)信号灯检测输出接口:A型-4路信号灯检测结果,TTL电平;B型-无;
(4)数字量输入接口:可转接车辆检测器TTL电平输出,
 A型-4路(每车道双线圈时,带载2车道或每车道单线圈时,带载4车道)
 B型-8路(每车道双线圈时,带载4车道或每车道单线圈时,带载8车道);
(5)数据通信接口:RS-232标准三线串行口或RS-485总线,
 波特率38.4kbps /19.2kbps可选,
 数据格式(1-起始位,8-数据位,1-停止位,N-无校验);
(6)显示:面板提供1个运行指示LED(绿色),4个信号灯状态指示LED(红色);
(7)工作电源:内部5VDC/83mA,隔离5VDC/83mA;
(8)外形尺寸:145(L)X90(W)X40(H)mm;
(9)工作环境:工作温度-20℃~+65℃,储存温度:-40℃~+85℃,
            相对湿度:最大95%(无冷凝);
(10)重量:约0.5Kg;
(11)安装:NS 35/7.5 mm 导轨。

检测器安装过程:先将安装至机箱内35mm工业导轨上,按图接线并检查无误后,即可加电运行。

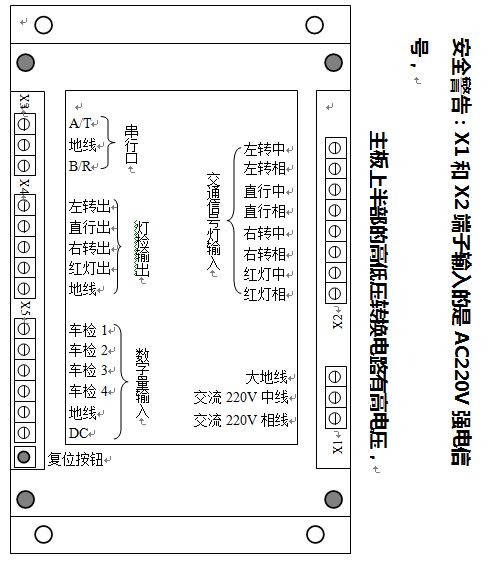

产品面板示意图:



注:B型可带载8路数字量输入,参照A型接线图,只是将其中X4端子由“灯检输出”改为第二组“数字量输入”,顺序为自上至下:车检5,6,7,8,地线。
