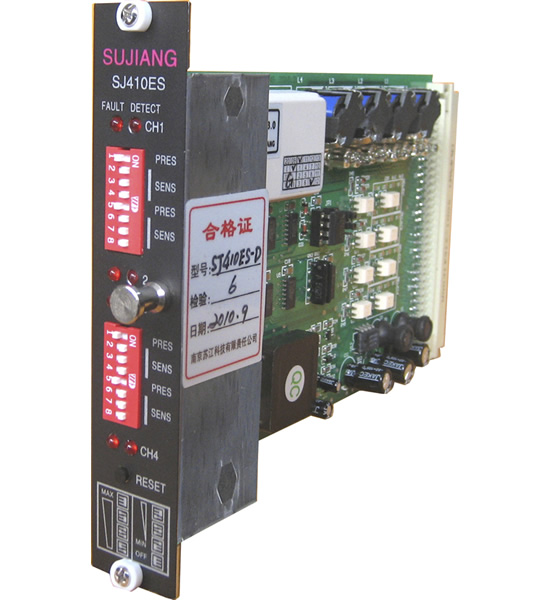

SJ410ES型是一款四通道、符合欧洲标准，可安装在3U机箱内使用的智能型板卡式车辆检测器。当车辆经过埋设在路面下方的感应线圈时磁感应量会发生变化，检测器便能检测到车辆的存在。SJ410ES分为交通型（A/AR型），可供闯红灯自动记录（电子警察）、交通流量检测、交通信号灯控制、动态称重等系统使用。测速型（D/DR型）和高精度测速型（E/ER型），可供公路车辆智能监测记录（治安卡口）、卡口式电子警察等系统使用。
SJ410ES基于工业级高可靠性设计，采用高性能微处理器、高稳定度振荡器和通道顺序扫描技术，内置工作电源电压检测及看门狗复位电路，具有频率自适应和完全环境自动跟踪补偿，线圈输入端多重保护防止电涌干扰等功能，保证检测器长期稳定运行。面板LED指示通道检测状态和故障状态、DIP开关选择各通道灵敏度级别和有限存在时间、配置人工复位按钮。主板上DIP开关选择工作模式和频率级别。采用宽范围直流供电，检测输出可选光电隔离器件或电磁式继电器，故障输出为光电隔离器件。
该产品为本公司自主研发生产，功能强大、性能稳定、价格合理，广泛适用于交通信号控制机，城市道路、高速公路、城市内环、快速绕城、桥梁、隧道等路段的交通流量统计、动态称重，电子警察，治安卡口等系统。
⑴配置: 四通道检测能力，采用通道顺序采样技术，有效消除线圈间串扰；
⑵电感量自调谐范围：20~1000uH，Q值≥5，馈线长度最长可达350m；
⑶灵敏度(-ΔL/L)：每通道面板3位开关8级可调，第0级通道关闭，
0.02%~1.28%(A型，D型)，
0.04%~1.28%(E型)；
⑷频率范围：30~160KHz，内部2位开关4级可调，实际工作频率取决于线缆 材质，线圈几何形状及尺寸、匝数和馈线长度等参数；
⑸响应时间：25.6ms±0.8ms (E型),25.6ms±1.6ms(D型), 51.2ms±3.2ms (A型)；
⑹工作模式设置：自动重调谐，防锁，节能，同步方式，通信波特率及地址码；
⑺面板显示：4个通道检测状态指示（DETECT），
4个通道故障状态指示（FAULT）；
⑻输出配置： 4路存在式检测输出，可选电磁式继电器或光电隔离器件（正逻辑/负逻辑）；
4路通道故障输出为光电隔离器件（正逻辑/负逻辑）；
⑼漂移补偿率：以每分钟约0.2%（ΔL/L）的比率对环境进行自动跟踪补偿；
⑽存在方式：每通道1位开关2级可选，
交通型（A型）：有限存在（4分钟）或（20秒），
测速型（D/E型）：有限存在（4分钟）或（20秒），
停车型（P型）：永久存在或有限存在（30分钟），
称重型（G型）：有限存在（30分钟）或（20秒）；
⑾电源监测及看门狗：内置工作电源低电压监测复位电路和硬件看门狗；
⑿串行数据通信接口：xR型为RS-485总线二线标准， 数据格式：1/8/1/N，
波特率：19.2/9.6 Kbps可选，提供标准数据通信协议；
⒀同步方式：某检测截面同时使用多块本型检测卡，需要带载多个感应线圈时， 可启用时间同步器功能，
并结合频率调整，有效消除线圈间串扰；
⒁工作参数存储：可采用EEPROM保存工作参数，掉电不丢失；
⒂线圈故障自恢复：待线圈故障解除后，检测卡能够自动恢复正常检测状态；
⒃线圈输入端电涌保护：独立的气体放电管、隔离变压器，齐纳管等多重保护；
⒄供电电源：12~40VDC直流供电，最大100mA@12VDC，
内部工作电压：5VDC；
⒅工作环境：工作温度-20℃~+65℃，储存温度：-40℃~+85℃，
相对湿度：最大95%（无冷凝）；
⒆外形尺寸及重量：160（D）X100（H）X25（W）mm（欧标卡式），约0.2Kg；
⒇连接器：卡后沿欧标2X32芯针式连接器，DIN41612-B型，可插入3U机箱。
检测卡安装过程：先按下表检查背板上欧标插座中的各种接线及直流供电电压等级无误后，即可将检测卡插入并加电运行。
感应线圈规格：
线材型号，线圈尺寸、匝数根据应用场合和检测对象的不同而有所区别，详细请见产品用户手册或相关技术文章。
欧标连接器（DIN41612-B型）接线定义：
|
序号 |
B排定义 |
序号 |
A排定义 |
|
1b |
CH1故障输出+Ve（CH1FVE+） |
1a |
CH1检测输出+Ve（SVE+/RNC） |
|
2b |
CH1检测输出-Ve（SVE-/RC） |
2a |
|
|
3b |
CH1故障输出-Ve（CH1FVE-） |
3a |
CH1检测输出（RNO） |
|
4b |
卡故障输出+Ve（CFVE+） |
4a |
|
|
5b |
|
5a |
CH1线圈输入（L1A） |
|
6b |
CH1线圈输入（L1B） |
6a |
|
|
7b |
|
7a |
卡故障输出+Ve（CFVE+） |
|
8b |
CH2检测输出+Ve（SVE+/RNC） |
8a |
CH2故障输出+Ve（CH2FVE+） |
|
9b |
RS485总线通信B线（RS485-B） |
9a |
CH2检测输出-Ve（SVE-/RC） |
|
10b |
CH2检测输出（RNO） |
10a |
CH2故障输出-Ve（CH2FVE-） |
|
11b |
|
11a |
卡故障输出-Ve（CFVE-） |
|
12b |
CH2线圈输入（L2A） |
12a |
|
|
13b |
|
13a |
CH2线圈输入（L2B） |
|
14b |
保护接地（EARTH） |
14a |
|
|
15b |
CH3故障输出+Ve（CH3FVE+） |
15a |
CH3检测输出+Ve（SVE+/RNC） |
|
16b |
CH3检测输出-Ve（SVE-/RC） |
16a |
|
|
17b |
CH3故障输出-Ve（CH3FVE-） |
17a |
CH3检测输出（RNO） |
|
18b |
|
18a |
|
|
19b |
|
19a |
CH3线圈输入（L3A） |
|
20b |
CH3线圈输入（L3B） |
20a |
|
|
21b |
|
21a |
|
|
22b |
CH4检测输出+Ve（SVE+/RNC） |
22a |
CH4故障输出+Ve（CH4FVE+） |
|
23b |
RS485总线通信A线（RS485-A） |
23a |
CH4检测输出-Ve（SVE-/RC） |
|
24b |
CH4检测输出（RNO） |
24a |
CH4故障输出-Ve（CH4FVE-） |
|
25b |
|
25a |
TX（TTL发送数据） |
|
26b |
CH4线圈输入（L4A） |
26a |
|
|
27b |
主卡同步信号输出（SYN OUT） |
27a |
CH4线圈输入（L4B） |
|
28b |
RX（TTL接收数据） |
28a |
|
|
29b |
|
29a |
同步信号或外部复位（EXRST）输入 |
|
30b |
+12~24VDC直流电源 |
30a |
+12~24VDC直流电源 |
|
31b |
|
31a |
|
|
32b |
直流电源地线（GND） |
32a |
直流电源地线（GND） |
