SJ130-T 型单通道车辆检测器
SJ130-T 型单通道车辆检测器

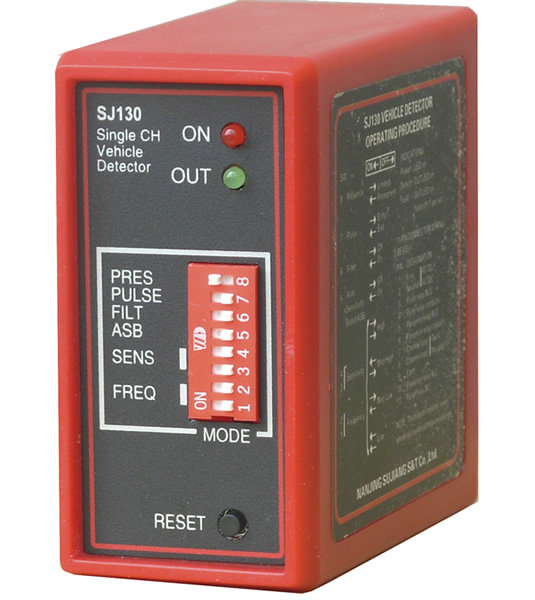

    SJ130型电感线圈式单通道车辆检测器,基于高可靠性设计,功能强大实用,运行稳定。具有频率自适应和完全环境跟踪功能,线圈输入多重保护,交流或直流方式供电,盒式结构,背板标准插头便于现场安装。检测器分为停车型(P型)和交通型(T型)
    面板提供LED工作状态指示,DIP开关可设定存在模式、脉冲输出方式、过滤器、自动灵敏度提升、灵敏度级别和频率选择,具有复位按钮。输出接口可选择继电器或光电耦合器件。

    用途:智能化停车场管理系统,公路收费站、治安卡口电子警察系统、海关物流、信号灯控制、车库自动门和工业控制系统。

(1)电感量自调谐范围:30~1000uH,Q值≥5。馈线长度最长可达500m;
(2)灵敏度(-ΔL/L):0.02%~0.5%,面板2位开关4级可调;
(3)频率范围:30KHz~160KHz,面板2位开关4级可调,
  实际工作频率取决于线圈几何尺寸;
(4)响应时间:P型80ms±5ms, T型32ms±2ms(SSD输出)
(5)输出配置:1路存在输出(继电器1或SSD1),1路脉冲输出(继电器2或SSD2),
  脉冲输出可选进入/退出脉冲,脉宽约为150 ms(其它脉宽可向厂家定制);
(6)存在模式:P型-永久存在或30分钟,T型-4分钟或20秒
(7)过滤器功能:“FILT”位允许时,检测输出具有2秒延时功能;
(8)自动灵敏度提升:“ASB”位允许时,触发后释放灵敏度自动提升至最高;
(9)漂移补偿率:以每分钟约0.12% ΔL/L的比率对环境进行自动跟踪补偿;
(10)防护:线圈输入端变压器隔离,气体放电管、齐纳管保护;
(11)连接器:后面板单个11芯插头(86CP11标准);
(12)工作环境:工作温度-20℃~+65℃,储存温度:-40℃~+85℃,
            相对湿度:最大95%(无冷凝);
(13)供电电源:220VAC±15%,48~60Hz (SJ132),最大1.5VA;
            12/24VAC±15%(SJ134);
            110VAC±15%,48~60Hz(SJ131);
(14)外形尺寸:76(高)X40(宽)X78(深)mm;
(15)重量:约200g。

    检测器安装过程:先将86CP11标准11孔插座安装至机箱内35mm工业导轨上,按引脚定义接线并检查无误后,将检测器按连接器指引方向插入插座。

产品面板示意图:


前面板 后面板 侧视图


后面板连接器引脚定义(86CP11):


序号

颜色

名  称

定  义

1

Live

220VAC-L或12/24VDC+

2

Neutral

220VAC-N或12/24VDC-

3

Pulse relay N/O

脉冲继电器常开触点(SSD2+)

4

Pulse relay contacts

脉冲继电器公共点(SSD2-)

5

Presence relay N/O

存在继电器常开触点(SSD1+)

6

Presence relay contacts

存在继电器公共点(SSD1-)

7

Channel loop

感应线圈馈线输入端,

馈线每米至少绞合20次

8

Channel loop

9

绿

Earth

大地线

10

Presence relay N/C

存在继电器常闭触点

11

Pulse relay N/C

脉冲继电器常闭触点


感应线圈规格:

    线材型号,线圈尺寸、匝数根据应用场合和检测对象的不同而有所区别,详细请见产品用户手册或相关技术文章。
