功能参数

⑴配置: 两通道检测能力，采用通道顺序采样技术，有效消除线圈间串扰；

⑵电感量自调谐范围：20~1000uH，Q值≥5；

⑶馈线长度：最长可达350m，每米至少双绞20次；

⑷灵敏度(-ΔL/L)：0.02%~0.5%（每通道面板2位开关4级可调），

　　　　　　　　0.02%~1.04%（两通道合并面板4位开关16级可调）；

⑸线圈工作频率范围：30~160KHz（面板2位开关4级可调），实际工作频率 取决于线缆材质，线圈几何形状及尺寸、

　　　　　　　　　　匝数和馈线长度等参数；

⑹响应时间：P、G型80ms±5ms, T型32ms±2ms；

⑺存在方式：面板1位开关可选，

　　　　　　P型：永久存在或有限存在（30分钟）；

　　　　　　T型：有限存在（4分钟）或（20秒）；

　　　　　　G型：有限存在（30分钟）或（20秒）；

⑻自动灵敏度提升：面板1位开关可选，允许时自动提升释放灵敏度；

⑼输出配置：每通道1路电磁式继电器常开型（可选常闭型）或固态器件（SSD） （可定购失败安全存在模式）；

⑽漂移补偿率：以每分钟约0.1%（ΔL/L）的比率对环境进行自动跟踪补偿；

⑾串行数据通信接口：xR型可选RS-485总线或RS-232C三线标准，

　　　　　　　　　　默认波特率为19200bps；

⑿方向逻辑模式及输出方式：（由主板内部跳线器选择）

　　①独立模式：CH1和CH2可分别选择存在式或脉冲式输出；

　　②方向逻辑即时模式：A→B（CH1）或B→A（CH2），存在式输出；

　　③方向逻辑通过模式：A→B（CH1）或B→A（CH2），脉冲式输出。

⒀输出脉冲宽度：约为150ms（可定制250ms）；

⒁显示：面板提供1个电源指示LED（ON），

　　　　2个通道状态指示LED（CH1和CH2）；

⒂线圈输入端电涌保护：独立气体放电管、隔离变压器、齐纳管等多重保护；

⒃输出器件 ①电磁式继电器：每通道提供公共触点和常开触点（N/O）输出，触点率5A @220VAC（可定制常闭触点（N/C），失败安全或失败保护）；

　　　　　　②固态器件：光电耦合器（有极性）或光电继电器（无极性）。

电气参数

供电电源：220VAC±15%，48~60Hz (SJ232)，最大1.5VA；

　　　　　12/24V（AC/DC）±15%(SJ234)；

　　　　　110VAC±15%，48~60Hz(SJ231)。

环境参数

工作环境：工作温度：-20℃~+65℃，储存温度：-40℃~+85℃，

　　　　　相对湿度：最大95%（无冷凝）。

机械参数

⑴材料：ABS工程塑料；

⑵外形尺寸：76（H）X40（W）X78（D）mm；

⑶安装：支架或DIN导轨插座；

⑷连接器：后面板单个11芯插头（86CP11标准）。

    检测器安装过程：先将86CP11标准11孔插座安装至机箱内35mm工业导轨上，按引脚定义接线并检查无误后，将检测器按连接器指引方向插入插座。

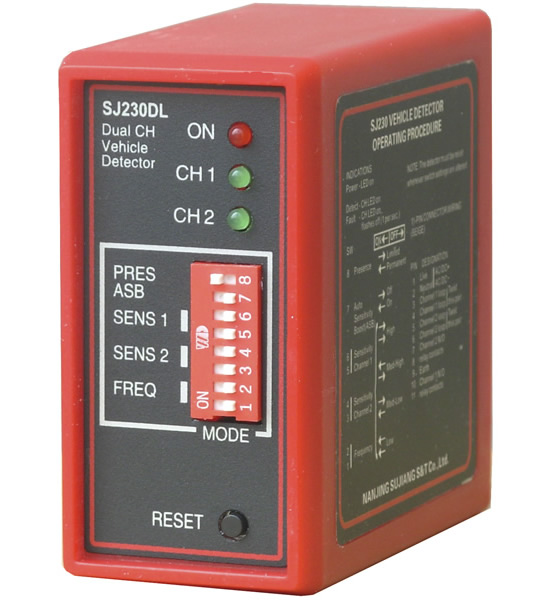

产品面板示意图：


前面板	后面板	侧视图

后面板连接器引脚定义（86CP11）：


感应线圈规格：

    线材型号，线圈尺寸、匝数根据应用场合和检测对象的不同而有所区别，详细请见产品用户手册或相关技术文章。
