治安卡口系统中电感线圈式车辆检测器典型应用方案

1 应用特点


(1)能够稳定、准确地检测通过车辆,适用于各种车型(包括高底盘车和拖挂车);
(2)灵敏度高,具有自动灵敏度提升(ASB)功能;
(3)具有环境自动跟踪功能;
(4)由于车速较快,取证过程和抓拍时机对响应时间和恢复时间有很高要求;
(5)测速范围:5~250Km/h,由于计量规程对系统测速精度有严格要求,所以响应时间及误差范围指标非常重要;
(6)输出接口采用固态方式,可选择串行数据通信接口。


2 车辆检测器选型


推荐型号:SJ230S型双通道测速车辆检测器
     SJ402T-D/DR型四通道车辆检测器
     SJ402T-E/ER型四通道车辆检测器
     SJ602T-E/ER型六通道车辆检测器
     SJ410ES-D/DR型四通道欧标车辆检测卡
     SJ410ES-E/ER型四通道欧标车辆检测卡


3 主要技术指标及功能


(1)电感量自调谐范围:在20~1500uH之间为宜。如果范围偏小,比如在50~300uH之间时,线圈几何尺寸、匝数和馈线长度均受到限制,若路面下有钢筋网或金属管道时,总电感量可能超出自调谐范围致使检测器不能正常工作。
(2)灵敏度(-ΔL/L%):一般在0.01%~1.28%之间,可调级别分为4、8或16级,单纯级别的多少并不能完全反映检测器性能的优劣,但能够为用户选择细分检测对象提供方便。
(3)响应时间及误差:响应时间一般在10~40ms之间,误差范围在±0.8~±1.6ms之间,如果该范围过大,则直接影响系统测速精度,可能满足不了计量规程要求。
(4)自动灵敏度提升功能(ASB):它是一种释放条件的参考线变化。
(5)恢复时间:一般应≤80ms,因为车辆高速通过时车间距较小。
(6)输出接口:一般为光电耦合器件,光电耦合器件理论上不存在寿命问题,动作延时时间极短,几乎可以忽略不计。
(7)串行数据通信接口:可选择RS-232-C三线标准或RS-485总线标准,与上位机实现数据通信,减少现场接线工程量。


4 常用线圈规格

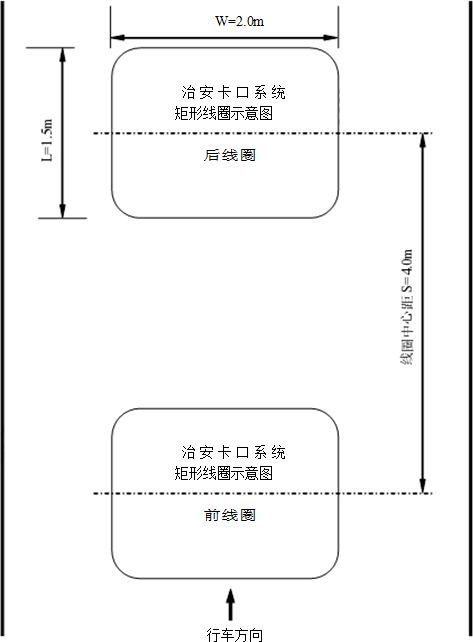

每车道埋设前后2个环形检测线圈,用于车速检测,
前后线圈中心距≥4m。,测速范围:5~300Km/h。
横向W=3.75*80%=3m,推荐值=2.0~2.8m;(标准车道宽度按3.75米计算)
纵向L,推荐值=1.0~2.0m;线圈匝数=4~6匝。
推荐:横向=2.0m,纵向=1.5m,匝数=5,馈线长度=100m(按实际情况确定),
则总电感量Lz约=240uH。


\
